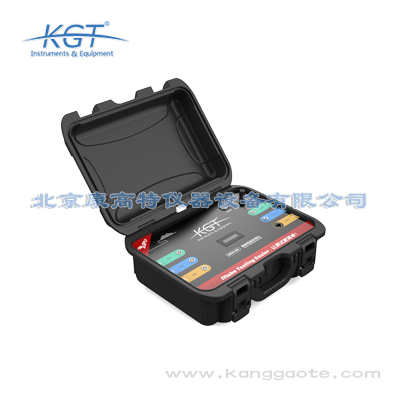

北京康高特 RPD-H 高頻電纜局放測試儀，RPD-H高頻電纜局放測試儀是一款多功能檢測設備，專為電纜線路耐壓試驗設計可同步實現中高壓(6kV及以上)電纜的分布式局放檢測。現在熱賣中，如需購買，可通過康高特客服熱線聯系我們！

RPD-H高頻電纜局放測試儀產品功能
RPD-H高頻電纜局放測試儀是一款多功能檢測設備，專為電纜線路耐壓試驗設計可同步實現中高壓(6kV及以上)電纜的分布式局放檢測。其功能擴展性強，支持變壓器繞組、鐵芯等關鍵部位的全周期局放監測，涵蓋生產檢測與運行維護;在電機領域，既能診斷安裝調試中的絕緣損傷，也可長期追蹤運行中絕緣老化、受潮等隱患。該設備以高靈敏度和多功能集成，為電纜、變壓器、電機等電氣設備的局放檢測提供一體化解決方案，保障電力系統安全穩定運行。

RPD-H產品特點
■時頻分離功能：通過時頻分離，能夠可靠辨別不同局部放電源、同時能從噪聲中分離出微弱放電。
■測試精度高：RPD-H采用*新數字技術和*軟件設計，使用*數字算法處理的高速、 高分辨率 A/D 轉換保證了極高的*度。
■抗干擾能力強：具有濾波、開窗等功能，操作簡便，可以有效濾除外界空間干擾信號。
■測試便捷：支持全自動化測量，一鍵操作，系統自動變通道、頻率監測， 自動分離噪聲和放電， 自動出檢測報告， 用戶只需點擊“開始檢測”按鈕。

測試標準
■設備滿足Q/GDW11838-2018《配電電纜線路試驗規程》7.3中對于高頻局部放電檢測的要求。
■設備滿足Q/GDW1140-2015《電力設備高頻局部放電帶電檢測技術現場應用導則》7.1中對于高頻局放檢測的要求，新投運設備要在一周內進行帶電局放檢測或者必要時。
■設備滿足Q/GDW11316-2014《電力電纜線路試驗規程》4.8.2要求，對66kV以上電壓電纜線路，在主絕緣交流耐壓試驗期間同步開展局部放電檢測。

被測物
6kV、10kV、35kV、110kV、220kV的電力電纜。

應用領域
■電網 ■地鐵 ■鐵路 ■核電 ■水電 ■風電 ■光伏
■電力檢測公司 ■生產制造企業

成功案例
7月30日，技術人員應邀前往國網安徽省電力有限公司電力科學研究院，對110kV電纜耐壓試驗的同時進行分布式局放在線檢測。所攜帶設備為RPD-H3(3通道高頻脈沖電流法) ,在對B相電纜進行加壓測試前，分別在B相電纜上安裝三個高頻電流傳感器；加壓測試后結果顯示108.7m處有局放，經過軟件自動判斷為71%為內部放電， 14%為電暈放電， 14%為沿面放電， 1%為懸浮放電；對采集到的圖譜進行特征分析發現極性分布信號，發現時域脈沖衰減波形和典型頻率分布特征。依據Q/GDW 11400-2015《高頻局部放電帶電檢測技術現場應用導則》的PRPD典型圖譜指導，此信號為明顯的內部放電。

現場圖
